Escolha o comando manual ou prepare a válvula para receber um atuador. A Bueu ajuda a conferir a montagem entre flanges, o disco e a vedação para as condições do seu processo.
O corpo da linha é em polipropileno. As opções de disco em PP ou PVDF e de vedação em EPDM ou VITON precisam ser avaliadas com o fluido, a concentração e a temperatura.
Montagem conferida para a tubulação
A configuração wafer é instalada entre flanges. Informe o padrão da linha e confira a necessidade de colarinho ou espaçador para o conjunto selecionado.
Acionamento definido antes do pedido
Manual, com base e automatizada são configurações diferentes. A proposta deve identificar se inclui alavanca, redutor, atuador e acessórios de comando.
Visão geral
Escolha o acionamento da sua válvula borboleta
A linha borboleta utiliza disco de ¼ de volta e montagem wafer entre flanges. O corpo é em polipropileno e o disco pode ser em PP ou PVDF, conforme compatibilidade com o fluido.
Compare a versão manual, com alavanca ou redutor, e a versão com base para atuador. Para receber a válvula já com acionamento pneumático ou elétrico, consulte também a família de válvulas automatizadas.
Consulte a documentação do acionamento escolhido. A tabela manual não substitui o desenho da versão com base ou do conjunto automatizado; o espaço de montagem e a interface do atuador precisam ser conferidos para o modelo solicitado.
Características para sua aplicação
Duas configurações de acionamento Montagem entre flanges Seleção de disco e vedação conforme o fluido
*Os limites de pressão dependem de diâmetro, temperatura, fluido e configuração. Confirme a condição de trabalho com a equipe técnica antes da especificação final.
Documentação técnica
Catálogos de válvulas borboleta
Escolha o modelo ou a configuração para baixar o arquivo correspondente.
Na linha apresentada, o corpo é em PP e o disco pode ser em PP ou PVDF. A opção de disco em PVDF não significa que todos os componentes da válvula sejam desse material. Confira também a vedação e a compatibilidade do conjunto.

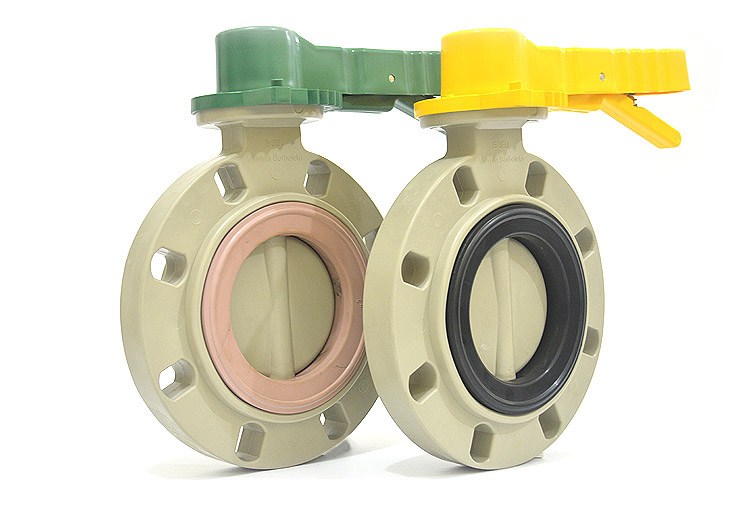

Quando escolher alavanca ou redutor?
A escolha deve considerar o diâmetro, o esforço de operação e a configuração disponível para o modelo. Informe as condições da linha à equipe Bueu para confirmar o acionamento manual adequado.

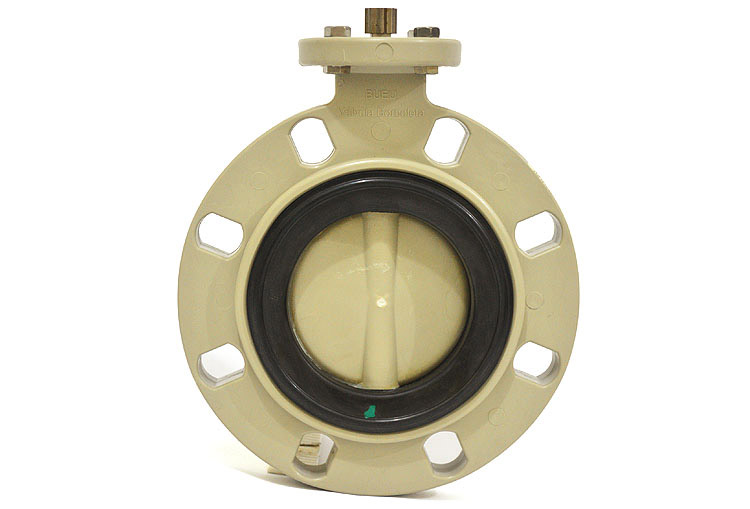

A versão com base já vem com atuador?
Não presuma isso. A base prepara a válvula para a montagem de um acionamento compatível. Para receber o conjunto acionado, consulte a borboleta automatizada e confirme os componentes incluídos na proposta.
Ela pode substituir qualquer válvula entre flanges?
É necessário comparar o diâmetro, o padrão dos flanges, o espaço de montagem e as condições de trabalho. Envie fotos e medidas da instalação; colarinho e espaçador devem ser conferidos quando aplicáveis.
A mesma pressão nominal vale para todos os diâmetros?
Não. A referência de pressão varia com o diâmetro e precisa ser validada para a temperatura, o fluido e a configuração escolhida. Consulte o catálogo específico antes de finalizar a seleção.
Como escolher a vedação da válvula borboleta?
O catálogo apresenta sede resiliente em EPDM ou VITON (FKM), responsável pela vedação junto ao disco e à haste. Informe a preferência ou deixe a confirmar no orçamento. A equipe avalia o fluido, a concentração e a temperatura, além do material do disco. A opção de disco em PVDF não define, por si só, a vedação adequada.
Fale com a Bueu
Vamos conferir a borboleta para sua linha?
Envie os dados do processo e diga se precisa de operação manual, base para atuador ou conjunto automatizado. Para reposição, fotos da montagem ajudam a conferir a configuração.
