Válvulas de retenção: modelos para cada instalação
Evite o retorno do fluido com a configuração certa para a linha.
A escolha da retenção começa pela posição da tubulação, pelo tipo de conexão e pela função na instalação. Explore os cinco modelos Bueu e leve as condições do processo para validação técnica.
Compare a montagem wafer e confira diâmetro, espaço de abertura e necessidade de espaçador. O padrão dos flanges e a posição de instalação precisam ser confirmados.
Confirme como a tubulação está montada e qual mecanismo atende à condição de abertura e fechamento.
Corpo, vedação e fluido
A compatibilidade depende do conjunto e das condições de trabalho. As opções de materiais variam entre modelos.
Conexão e espaço de instalação

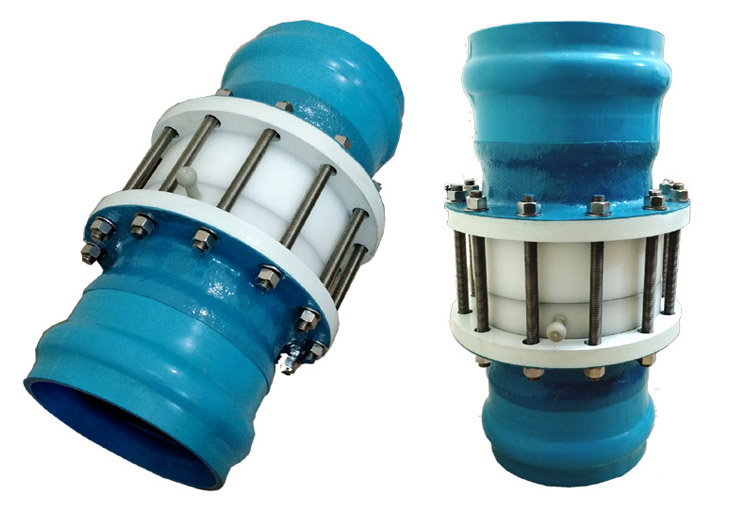

Portinhola entre flanges e versões para PVC/CPVC têm características próprias. Confira padrão, dimensões e acessórios antes do pedido.
Visão geral
Como escolher a válvula de retenção
A retenção permite a passagem do fluido em um sentido e atua para impedir seu retorno. A seleção começa pela posição de montagem e pela função que a válvula terá na linha.
O modelo vertical exige instalação vertical; o horizontal também admite montagem vertical e utiliza mola. Para a sucção com detritos, avalie a versão com crivo. Em linhas flangeadas de maior diâmetro, consulte a portinhola. As conexões para PVC ou CPVC permitem integrar o corpo em PP a essas tubulações.
Os limites de pressão e as dimensões pertencem a cada configuração. Use o catálogo do modelo escolhido e confirme o desenho para reposição; a semelhança externa entre duas retenções não garante o mesmo mecanismo ou espaço de instalação.
Características para sua aplicação
Comparação por posição de instalação Opções para sucção, tubulação e montagem entre flanges Validação técnica do modelo e da vedação
*Os limites de pressão dependem de diâmetro, temperatura, fluido e configuração. Confirme a condição de trabalho com a equipe técnica antes da especificação final.
Documentação técnica
Catálogos de válvulas de retenção
Escolha o modelo ou a configuração para baixar o arquivo correspondente.
Qual a diferença entre retenção vertical e horizontal?
O modelo vertical exige instalação vertical. O horizontal tem fechamento assistido por mola e admite montagem horizontal ou vertical. A escolha também precisa considerar fluido, vazão e condições de operação.
A retenção com crivo substitui um filtro?
Não substitui um sistema de filtração dimensionado para o processo. O crivo limita a entrada de detritos na sucção e exige inspeção e limpeza. Informe quais sólidos estão presentes.

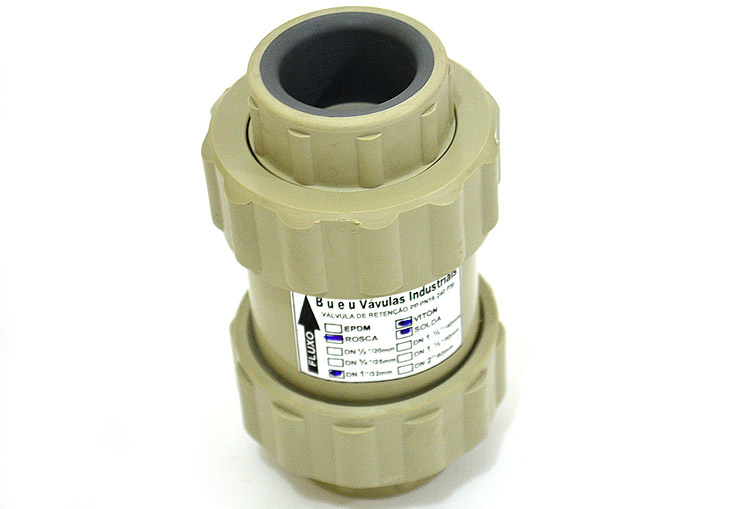

A versão para PVC ou CPVC tem corpo nesses materiais?
A configuração apresentada possui corpo em PP e conexões destinadas à tubulação de PVC ou CPVC. Confirme material, padrão e diâmetro de cada parte do conjunto.
Ainda não sei qual modelo usar. Posso pedir orçamento?
Sim. Informe o que souber sobre fluido, diâmetro e posição da linha. Uma foto da instalação ou desenho, enviado pelo WhatsApp, ajuda a equipe a orientar a seleção.
A pressão nominal é igual em todos os modelos?
Não. Os catálogos de vertical, horizontal, crivo e conexão PVC/CPVC indicam PN 16 de ½″ a 2″ e PN 10 de 2½″ a 4″. A portinhola indica PN 10 até 6″ e exige consulta acima desse diâmetro. A seleção precisa considerar também temperatura, fluido e condições reais de operação.
Como escolher EPDM ou VITON (FKM)?
Informe o fluido, a concentração e a temperatura, além da vedação desejada. A equipe confirma a compatibilidade do corpo, da vedação e dos componentes internos. Marcar uma opção no orçamento não significa aprovação automática para a aplicação.
Fale com a Bueu
Leve sua instalação para a conversa técnica.
Você não precisa escolher sozinho. Prepare o pedido com os dados disponíveis e indique o que ainda precisa confirmar.
