Da linha de processo à saída do tanque: encontre a configuração de esfera para sua instalação. A Bueu ajuda a conferir material, vedação e conexão antes do orçamento.
PP ou PVDF, assentos em PTFE e opções de vedação precisam ser avaliados com o fluido, a concentração e a temperatura. A seleção não depende apenas do diâmetro.
A conexão precisa corresponder à instalação

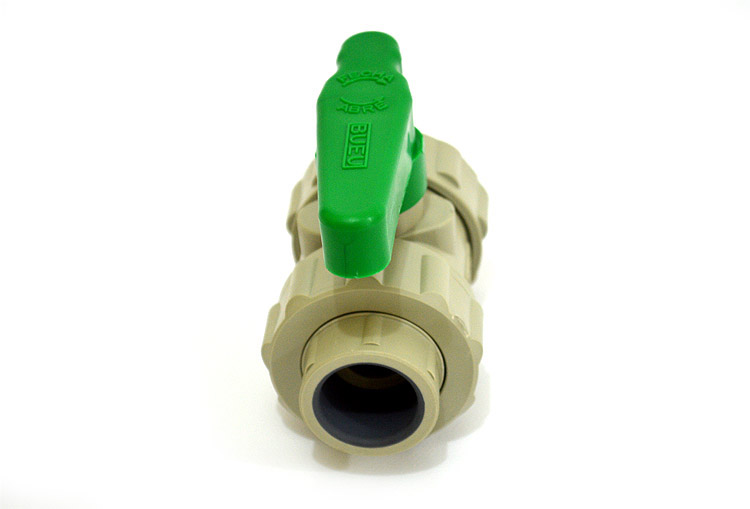

Rosca, solda, flange e conexões para PVC/CPVC atendem a montagens diferentes. Confira padrão, medidas e versão antes de substituir uma válvula.
Documentação para conferir antes de comprar

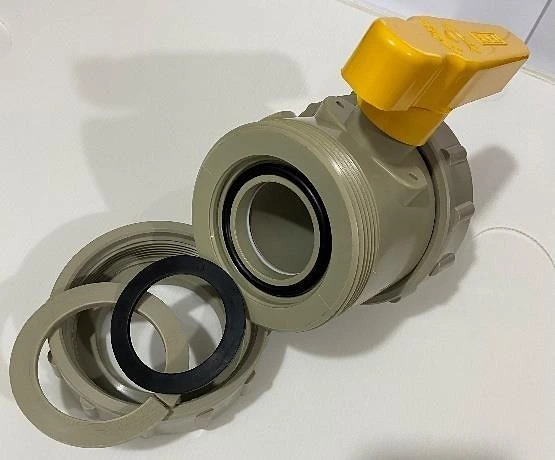

Compare as configurações e consulte seus catálogos. Para a esfera de fundo cônico, também está disponível o manual do conjunto de fixação.
Visão geral
Válvula esfera convencional: bloqueio de fluxo em ¼ de volta
A válvula esfera é indicada para o bloqueio do fluxo com acionamento de um quarto de volta. A passagem favorece baixa restrição quando a válvula está totalmente aberta.
Além da configuração manual, a família pode receber soluções para automação e variações de conexão conforme o projeto.

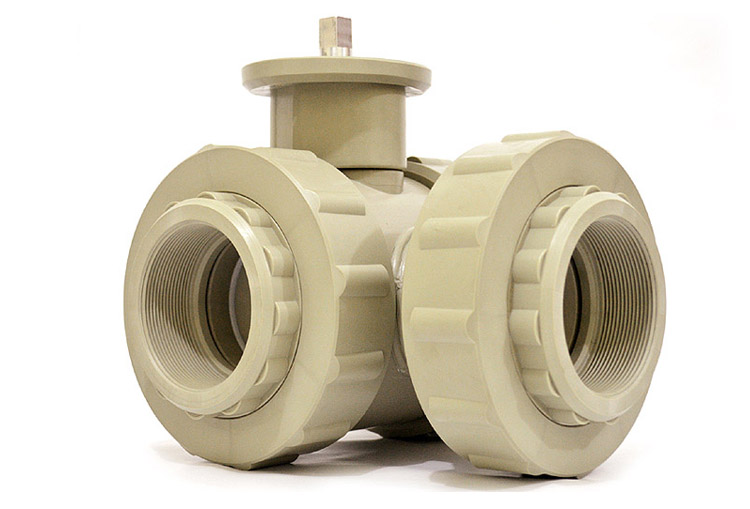

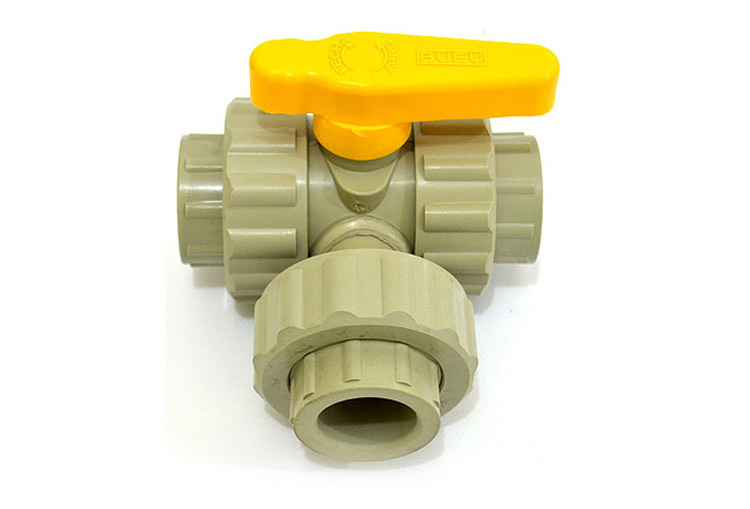

As especificações abaixo correspondem à esfera convencional. Para três vias, container, IBC, fundo cônico ou automação, consulte a página e o documento da configuração escolhida: conexões e limites não são intercambiáveis.
Características para sua aplicação
Acionamento de 1/4 de volta Baixa perda de carga Possibilidade de automação
*Os limites de pressão dependem de diâmetro, temperatura, fluido e configuração. Confirme a condição de trabalho com a equipe técnica antes da especificação final.
Documentação técnica
Catálogos de válvulas esfera
Escolha o modelo ou a configuração para baixar o arquivo correspondente.
A escolha depende do fluido, da concentração, da temperatura e das condições de trabalho. Informe esses dados à equipe Bueu para conferir o material do corpo e a vedação. Não presuma que toda configuração é fornecida em ambos os materiais.
Como informar a vedação: EPDM ou VITON (FKM)?
Informe a opção desejada no pedido ou deixe a confirmar. A equipe avalia o fluido, a concentração, a temperatura e a configuração para verificar a compatibilidade e o fornecimento. Os assentos da esfera em PTFE são componentes diferentes dos anéis de vedação; uma especificação não substitui a outra.
A válvula esfera serve para regular a vazão?
A esfera convencional apresentada nesta família é voltada ao bloqueio de fluxo. Para regulagem contínua, informe a necessidade do processo à equipe técnica; não trate a posição parcialmente aberta como uma solução universal de controle.

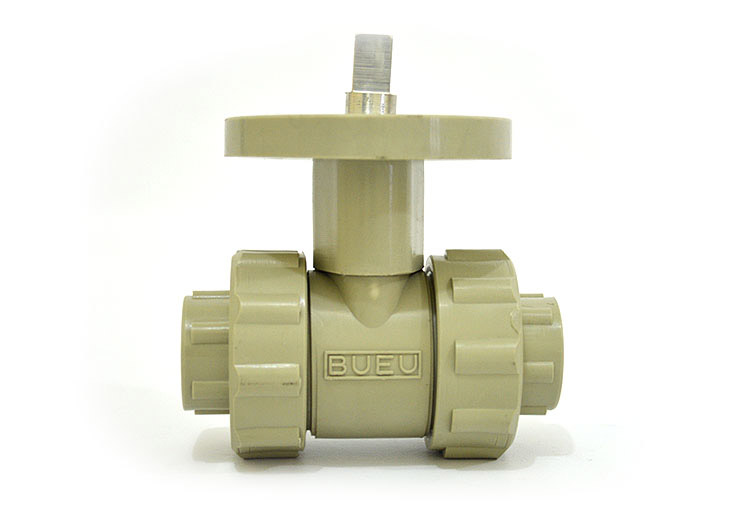

Base para atuador e válvula automatizada são a mesma coisa?
Não. A versão com base é preparada para receber um atuador compatível. O conjunto automatizado inclui uma configuração de acionamento que deve ser especificada. Confirme o que faz parte do fornecimento e as condições de comando antes do pedido.

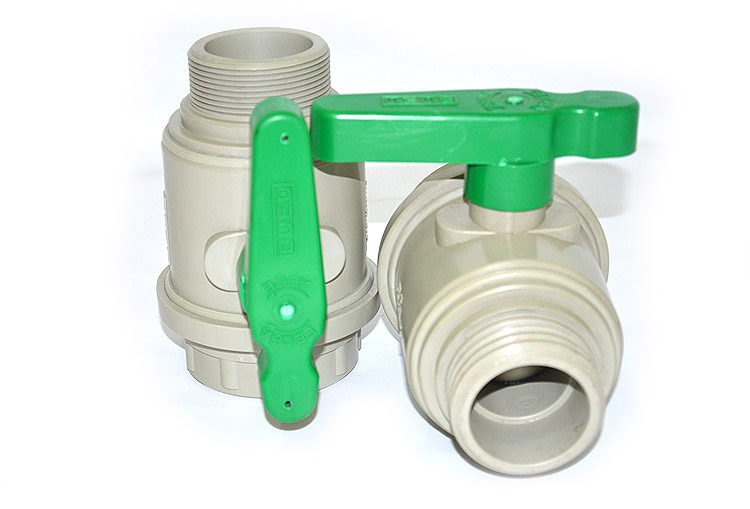

A mesma válvula serve para qualquer tanque IBC ou container?
Não necessariamente. O bocal, a rosca, as dimensões e o conjunto de fixação precisam ser conferidos. Envie fotos e medidas da saída do tanque para selecionar a versão correspondente.
Qual é o limite de pressão da válvula?
O limite depende do diâmetro, do material, da temperatura e da configuração. Consulte o catálogo do modelo escolhido e valide as condições reais com a equipe Bueu; a referência de uma versão não deve ser aplicada automaticamente às demais.
O que preciso enviar para receber um orçamento?
Informe o fluido e sua concentração, temperatura, pressão, diâmetro, conexão e quantidade. Se houver automação ou conexão a tanque, envie também os dados de acionamento ou fotos e medidas do bocal.
Fale com a Bueu
Conte como é o seu processo. Vamos conferir a configuração.
Já sabe o modelo? Envie sua referência. Ainda está escolhendo? Compartilhe os dados abaixo para a equipe Bueu avaliar a aplicação e preparar o orçamento.

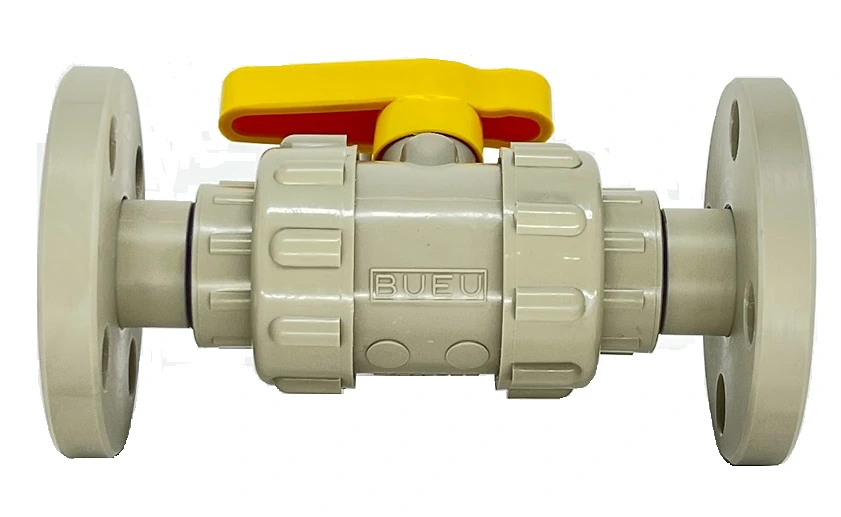

Bloqueio de fluxo com flanges
Saída de tanques e reservatórios
