Visão geral
Retenção de impurezas com configuração em Y

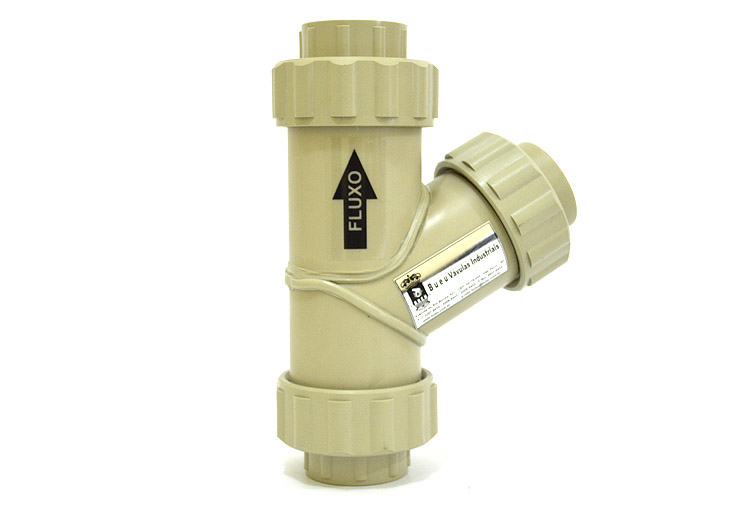

O filtro Y Bueu possui corpo tripartido, com opções de PP ou PVDF indicadas no catálogo. O cartucho fica alojado na derivação em Y, permitindo acesso para inspeção e limpeza. A combinação de corpo, elemento e vedação deve ser definida para o processo.

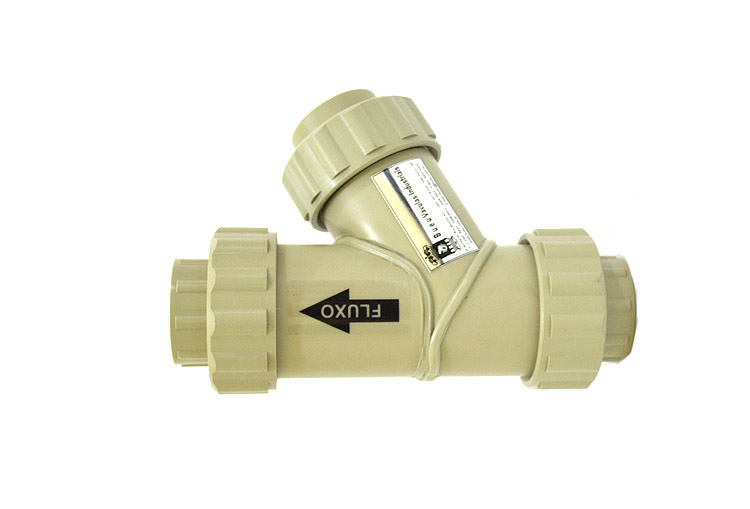

A montagem admite linhas horizontais ou verticais, após validação da instalação. Considere a perda de carga no dimensionamento e preveja acesso para inspeção e limpeza. Envie vazão e características das impurezas para definir o elemento adequado.
O catálogo descreve elemento em malha de inox 316, mas não informa aberturas de malha, classificação em micrômetros ou curva de perda de carga. Para elemento em PP ou outra composição, solicite confirmação técnica. Informe as partículas, a vazão e as condições do fluido para especificar o cartucho.
A tabela dimensional detalha de ½″ a 4″, mas marca com “X” as medidas de conexão soldada de 2½″, 3″ e 4″. Isso não confirma uma medida nem a disponibilidade da conexão: solicite o desenho do modelo escolhido, especialmente acima de 2″.
Características para sua aplicação
*Os limites de pressão dependem de diâmetro, temperatura, fluido e configuração. Confirme a condição de trabalho com a equipe técnica antes da especificação final.
