Visão geral
Flanges para diferentes interfaces de montagem
A linha de flanges Bueu é fabricada por injeção e usinagem CNC, com opções de corpo em PP ou PVDF. Esta página reúne três catálogos: flange com pescoço e rosca fêmea, rosca macho e solda fêmea. Para a opção sem colarinho, solicite o desenho específico antes de definir a montagem.

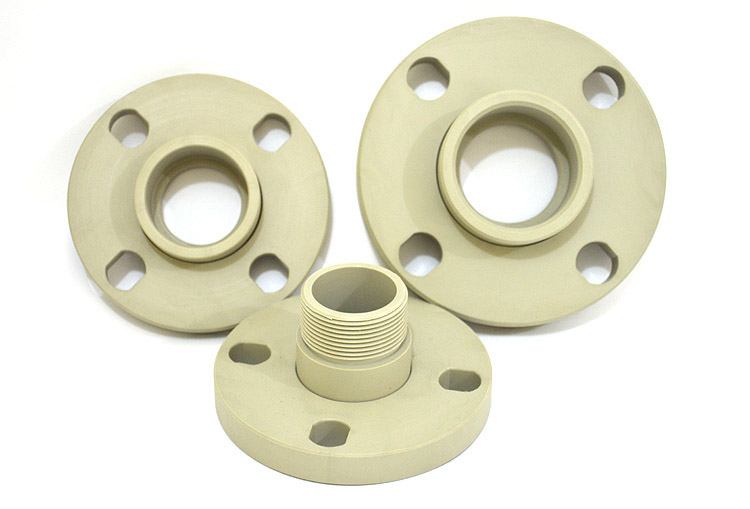

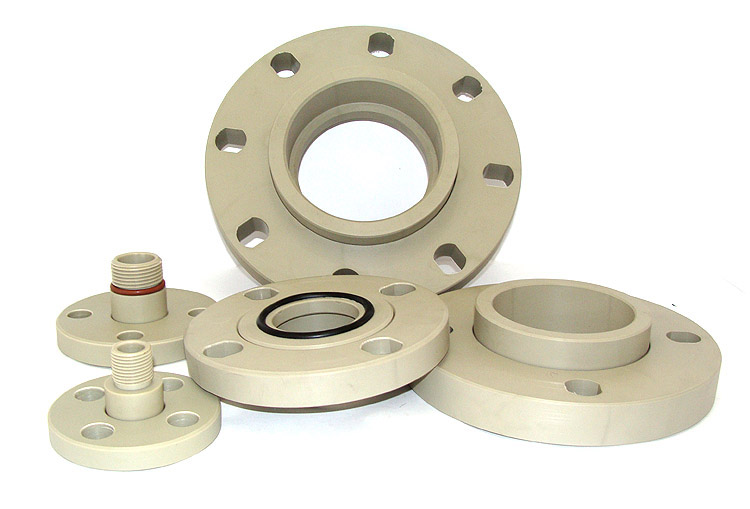

Na versão fêmea, a conexão fica na parte interna do corpo; na versão com rosca macho, na parte externa. A furação oblonga facilita o posicionamento. Confirme o padrão ANSI ou DIN e as dimensões do conjunto antes da montagem.
As fichas declaram diâmetros de ½″ a 6″, mas as tabelas contêm campos marcados com “X” e referências adicionais. Nos documentos fêmea, as linhas de 5″ e 6″ trazem a indicação “S/TOPO” e medida B não definida. Na rosca macho, a coluna da rosca é identificada como BSP até 4″ e fica sem definição a partir de 5″. Confirme a configuração e o desenho do item ofertado.
O catálogo de rosca macho inclui linhas de 8″ a 14″, além da faixa descrita na ficha, e os documentos fêmea apresentam uma linha de 8″ sem medidas. Essas linhas não confirmam disponibilidade. Não use o mesmo desenho para versões diferentes: as letras das cotas mudam entre o flange macho e o fêmea.
Características para sua aplicação
*Os limites de pressão dependem de diâmetro, temperatura, fluido e configuração. Confirme a condição de trabalho com a equipe técnica antes da especificação final.
